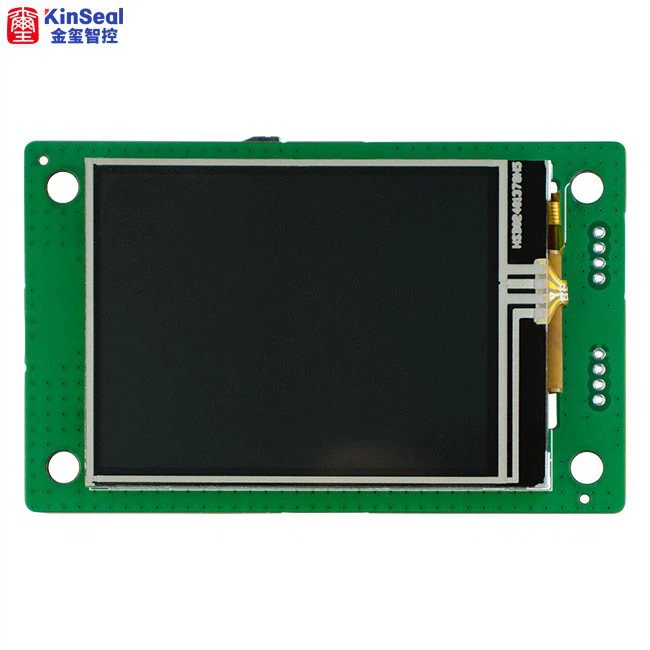

Introdução do produto
O sistema HMI de porta serial de 2,4 polegadas vem com uma rica biblioteca de objetos e gráficos, você também pode personalizar gráficos e suportar a importação de imagens como formatos BMP, JPG e GIF, e você pode desenhar uma variedade de interfaces industriais conforme desejar . Em segundo lugar, nosso sistema também possui métodos de conexão de animação avançados, como piscar, preencher, mover etc., para tornar a interface vívida e intuitiva. Finalmente, nossos produtos ainda têm boa qualidade, convidamos os clientes a consultar ou comprar.
Característica do produto
A HMI de porta serial de 2,4 polegadas é conectada à rede usando a porta Ethernet, e vários computadores na mesma LAN podem ser conectados com um navegador ao mesmo tempo, e a tela sensível ao toque e a operação podem ser realizadas no lado do computador. Em segundo lugar, também temos uma configuração de segurança multinível, que pode garantir conjuntamente a segurança da operação do projeto de configuração por meio do gerenciamento de usuários e da cooperação das zonas de segurança. Finalmente, nossos produtos são caracterizados por uma qualidade de imagem nítida.
Modelo do produto
ASTE024RTS
Modelo | Especificações |
ASTE024RTS | Porta serial de 2,4 polegadas hmi, DC 5V, 4Mbyte Flash, comunicação TTL, com TP |
AST E 024NTS | Porta serial de 2,4 polegadas hmi, DC 5V, 4Mbyte Flash, comunicação TTL, sem TP |
Dimensões do produto
Tamanho de exibição | Número de produto | Tamanho único | Tamanho do furo do parafuso | Tamanho da tela LCD | Área de exibição efetiva do LCD | Espessura máxima |
2,4 polegadas | AST E 024 | 48,5 mm × 78,5 mm × 11 mm | 36,5 mm × 68,5 mm | 60,29 x 42,72 mm | 48,96 x 36,72 mm | 11 milímetros |
Parâmetros do produto
especificações do produto | ||
Desempenho de hardware | Modelo | ASTE024RTS / ASTE024NTS |
Mostrar | LCD TFT de 2,4" | |
Cor | 655,35 milhões | |
Brilho | 250 cd/m2 | |
luz de fundo | liderado | |
vida útil do LED | 20,000 horas | |
Tela sensível ao toque | ASTE024RTS suporta uma tela de toque eletrônica industrial de 4-fio (dureza de superfície 4H) | |
CPU | 96MHz M0 | |
Memória | 4Mbyte SPI NOR Flash | |
RTC | Nenhum | |
Ethernet | Nenhum | |
Economia de dados de desligamento | Não suporta | |
porta USB | Nenhum | |
Método de download do programa | baixar cartão SD | |
disco U | Não suporta | |
porta de comunicação | ASTE024RTS: comunicação serial TTL total (com toque) | |
Especificações Eletricas | potência nominal | 0.5W |
Tensão nominal | DC 5V (conexão anti-reversa não é suportada) | |
Especificações Ambientais | Temperatura de operação | -10 graus ~ 50 graus |
temperatura de armazenamento | - 30 graus ~70 graus | |
humidade ambiente | 10~90% UR (sem condensação) | |
resistência ao choque | 10-25Hz (direções X, Y, Z, 2 g/30 minutos) | |
método de resfriamento | resfriamento de ar natural | |
Tamanho do furo | 36,5 mm × 68,5 mm | |
Dimensões | 48,5 mm × 78,5 mm × 11 mm | |
Peso líquido de toda a máquina | 33g | |
Faixa de taxa de transmissão | Faixa de taxa de baud compatível 1200-230400 | |
Foto | Suporta até 8 telas (até 25 controles por tela) | |
Porta de teclado externo—— ③ | |||
Alfinete | Definição | Fonte de energia | Descrição da função |
1 | 3.3V | Fonte de alimentação positiva | |
2 | CLK | relógio IIC | |
3 | DIO | dados da CII | |
4 | GND | Fonte de alimentação negativa | |
