Se você está procurando um display de interface homem-máquina (HMI) industrial resistente e fácil de usar,-fácil de usar, esta tela serial da série ASTG035W023-B-L320X480R merece sua atenção. Compilamos informações importantes da perspectiva do usuário final para ajudá-lo a avaliar rapidamente sua adequação ao seu projeto:
Desempenho de exibição: LCD TFT de 3,5- polegadas, resolução de 320×480, 65.536 cores, brilho de 250 cd/m², retroiluminação LED com vida útil de 20.000 horas - atende totalmente aos padrões de visibilidade para cenários industriais.
Experiência de toque: Painel de toque resistivo de 4 fios com dureza superficial 4H, operável com luvas, ideal para fábricas, locais externos e outros ambientes agressivos.
Especificações de hardware: Núcleo ARM Cortex-M4F de 200 MHz,-2 MB de PSRAM integrado + total de 10 MB de SPI NOR Flash integrado, suporta até 50 telas com até 50 controles por tela-lida com monitoramento de rotina de equipamentos e visualização de dados com facilidade.
Confiabilidade incorporada: Aprovado no teste IEC 61000-4-2 ESD (descarga de contato de ±4kV, descarga de ar de ±8kV sem anormalidades); ampla faixa de temperatura operacional de -10 graus ~ 50 graus; 10% ~ 90% de tolerância à umidade sem condensação; resistência sísmica avaliada em 10–25 Hz (2g/30min nos eixos X/Y/Z) - confiável para locais industriais exigentes.
🛠️ Fácil instalação e fiação

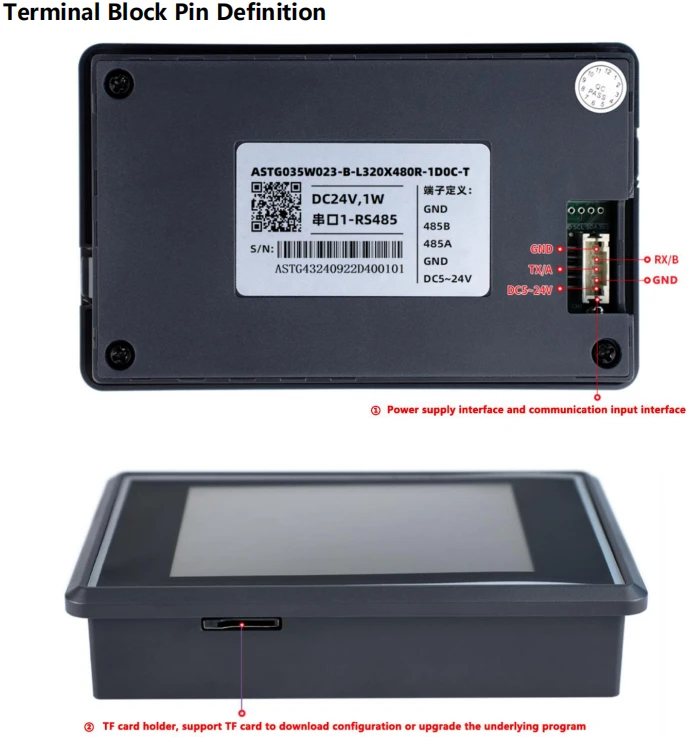

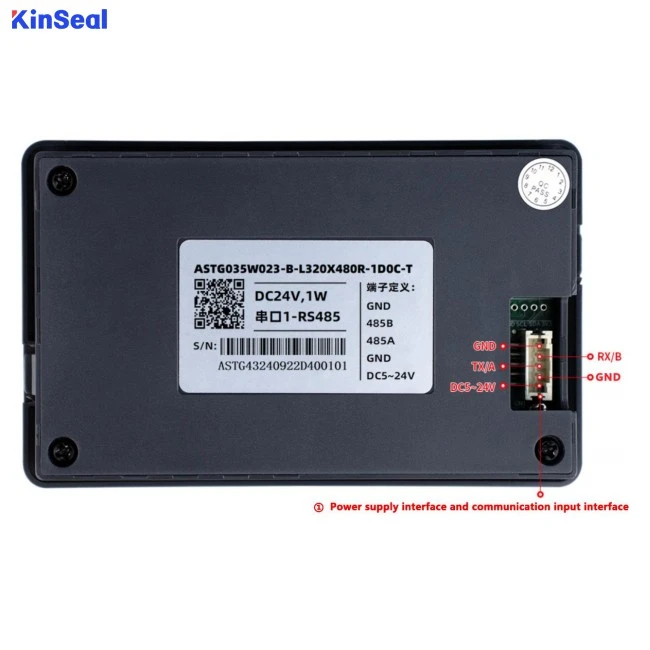

Fiação simplificada: definições claras de terminal
Todos os modelos usam um bloco terminal PH2.0mm de 5- pinos - basta combinar os pinos abaixo:
Versão TTL (0T0C-T): Pino1/4=GND; Pino5=CC 5V; Pino2=RXD (nível TTL de 3,3V); Fixar3=TXD
Versão RS485 (1D0C-T): Pino1/4=GND; Pino5=CC 5~30V; Pino2=RS485 B (-); Pino3=RS485 A (+)
Versão RS232 (1E0C-T): Pino1/4=GND; Pino5=CC 5~30V; Pino2=RS232 RX; Pino3=RS232TX
Nota: A alimentação e a comunicação compartilham o mesmo bloco de terminais. Verifique novamente-a tensão antes de conectar a fiação para evitar danos ao dispositivo.
Pré-corte o tamanho correto da abertura
Tamanho total da unidade: 115×71×25mm. Recorte de painel recomendado: 109×67mm. Montagem-de encaixe com caixa-não é necessário gabinete de proteção extra.
💻 Zero-desenvolvimento de codificação, sem complicações-de driver de baixo nível
Vem comSoftware de configuração de PC HMILiteControles -arraste-e{2}}solte para criar interfaces, sem necessidade de escrever drivers-de baixo nível:
Biblioteca completa de controles prontos-para{1}}usar
Inclui botões de alternância, entrada/exibição numérica, fluxo de pipeline animado, gráficos estáticos, exibição de imagem/GIF, medidores, avisos de alarme, curvas de tendência dinâmicas, geração de código QR e muito mais-abrange as necessidades de interação mais comuns. Suporta até 50 instruções macro para lógica complexa personalizada.
Protocolos-pré-integrados-Não há necessidade de criar seus próprios
Suporta Modbus RTU, Mitsubishi, Siemens, Delta, Xinjie, Omron e outros protocolos PLC convencionais, além de opções de protocolo personalizado para integração com MCUs, inversores, servocontroladores, etc.
Recursos de simulação economizam tempo
Execute uma simulação offline para visualizar os efeitos da interface sem piscar a tela. A simulação on-line permite depurar a comunicação com dispositivos conectados diretamente do seu PC-reduzindo drasticamente-e-o tempo de erro.
Recursos extras práticos
Logotipo de inicialização-personalizável para consistência da marca
Gerenciamento de permissão de usuário em 8 níveis para evitar operação acidental
Economia-automática-de 3 segundos em caso de perda de energia - sem perda de parâmetros durante interrupções
Recurso de proteção do painel: redireciona-automático para uma tela predefinida após um período-definido pelo usuário, ideal para gerenciamento de equipamentos alugados
⚠️ Notas importantes antes do uso

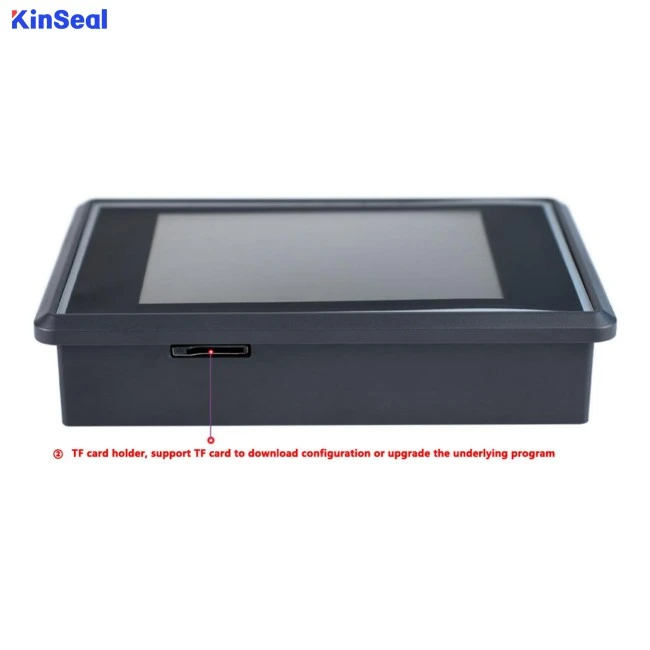

- Os cartões TF devem ser formatados como FAT32 com capacidade máxima de 32 GB-caso contrário, não serão reconhecidos.
- O brilho da luz de fundo não é ajustável-confirme se atende aos seus requisitos antes da implantação.
- Nenhuma porta USB ou unidade USB é compatível-todas as atualizações do programa devem ser feitas via cartão TF.
- Não exceda 30 V para modelos de ampla-tensão (1D0C/1E0C) e conecte apenas a versão TTL à alimentação de 5 V-tensão incorreta danificará a placa.
- Máximo de 100 códigos QR por projeto, 5 por tela-lembre-se desses limites ao projetar interfaces.
